2xz真空泵是一種容積泵，它借助于滑片在泵腔中連續運轉，使泵腔被滑片分成兩個不同區域的容積周期地擴大與縮小，而將氣體吸進、壓縮與排出，達到容器被抽真空。

本泵是由兩個工作室前后串聯同向等速旋轉，被抽氣體由前級泵腔抽入，經過壓縮被排入后級泵腔再經過壓縮，排出泵腔.通過減霧器排出泵外，結構分解圖如下.

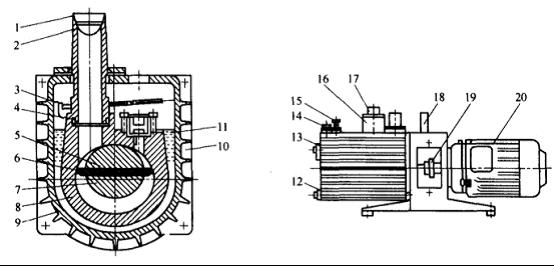

直聯式旋片真空泵結構示意圖

1-進氣管；2-濾網；3-擋油板；4-進氣管“O”形；5-旋片彈簧；6-旋片；

7-轉子；8-定子；9-油箱；10-真空泵油；11-排氣閥門；12-放泊螺塞；

13-油標；14-加油螺塞；15-氣鎮閥；16-減霧器；17-排氣管；

18-手柄；19-聯軸器；20-電機
